1. Kondisi[Back]
Merupakan percobaan 3 , dimana menjalankan komunikasi I2C dengan pengaturan besaran menggunakan potensiometer
2. Alat dan Bahan[Back]
- . LED
- . Jumper
- arduino
- potensiometer
3. Rangkaian Simulasi[Back]
4. Prinsip Kerja Rangkaian[Back]

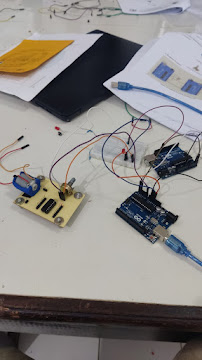

Pada Percobaan ini merupakan komunikasi I2C, dimana terdapat 2 arduino yang dimana merupakan master dan sleve. pada pin master akan dihubungkan dengan potensiometer pada pin A0. lalu master dan slave akan dihubungkan dengan pin A4 dan A5 yang merupakan pin yang digunakan pada I2C. untuk pada slave, dihubungkan dengan LED yang telah diberi resistor pada pin 13.
setelah program dijalankan,akan didapatkan LED yang akan hidup dimana delay ataupun mati hidupnya LED yang ada sesuai program, akan diatur pada potensiometer yang akan mengatur keluaran pada LED tersebut.
5. Video Rangkaian[Back]
6. Analisa[Back]
7. Link Download[Back]
