1. Kondisi[Back]
Merupakan percobaan 3 , dimana menjalankan motor atau vehicle dan dapat mengatur kecepatan nya melalui potensiometer
2. Alat dan Bahan[Back]
- . Motor DC
- . Jumper
- arduino
- potensiometer
3. Rangkaian Simulasi[Back]
4. Prinsip Kerja Rangkaian[Back]
Pada board diisi dengan jumper yang dimana salah satu jumper telah terhubung dengan 5v arduino pada board positif dan ground arduino pada board negatif. arduino juga dipasangkan pada IC L293D yang berfungsi sebagai motor driver pada pin digital arduino dengan kaki input 1 dan input 2 dari IC. lalu pada kaki output IC akan dihubungkan dengan motor. lalu potensiometer akan dihubungkan dengan vcc dan ground, lalu pada kaki tengah nya akan dihubungkan dengan V0 pada arduino yang bekerja sebagai Vout
ketika program arduino dimasukkan ke arduino maka motor driver yang terhubung dengan arduino akan menjalaankan motor. lalu dengan adanya potensiometer, maka kecepatan dari motor dapat diatur pada potensiometer dari motor mati hingga mencapai kecepatan maksimum.

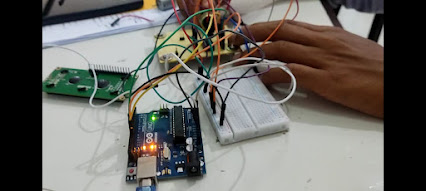

5. Video Rangkaian[Back]

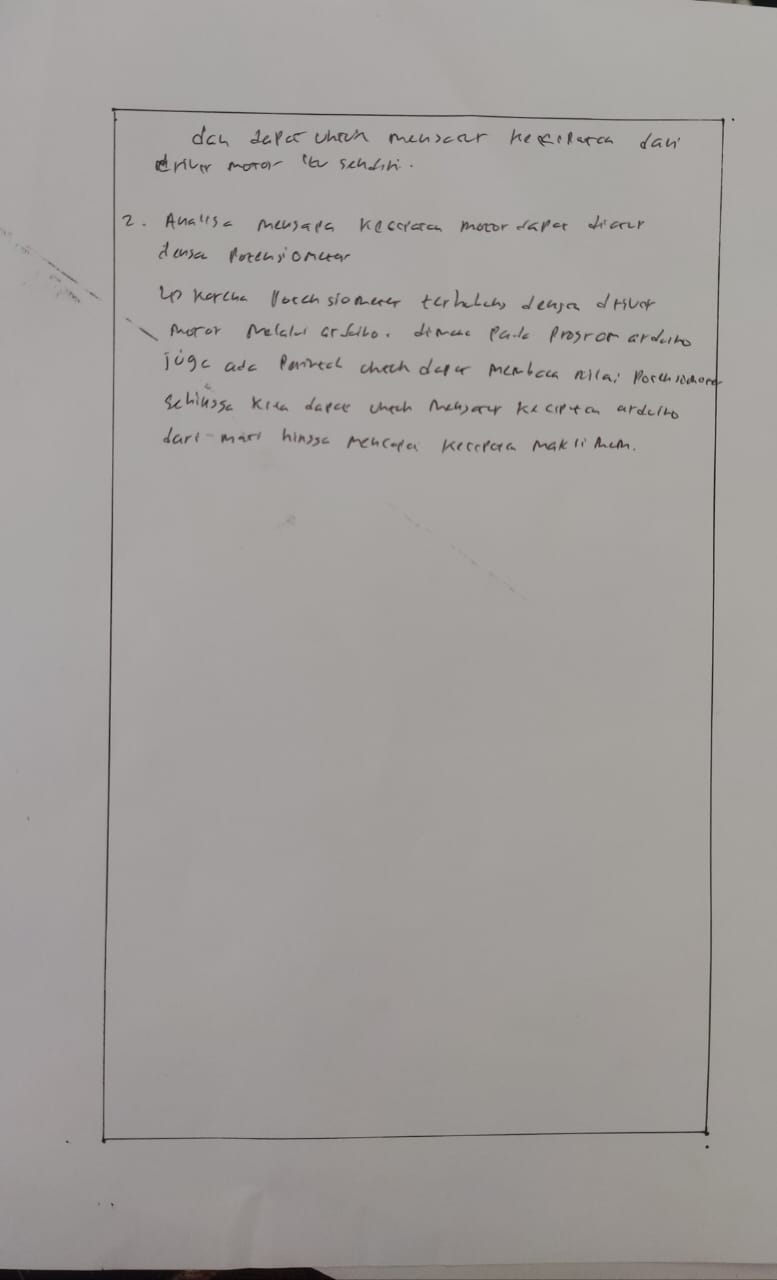

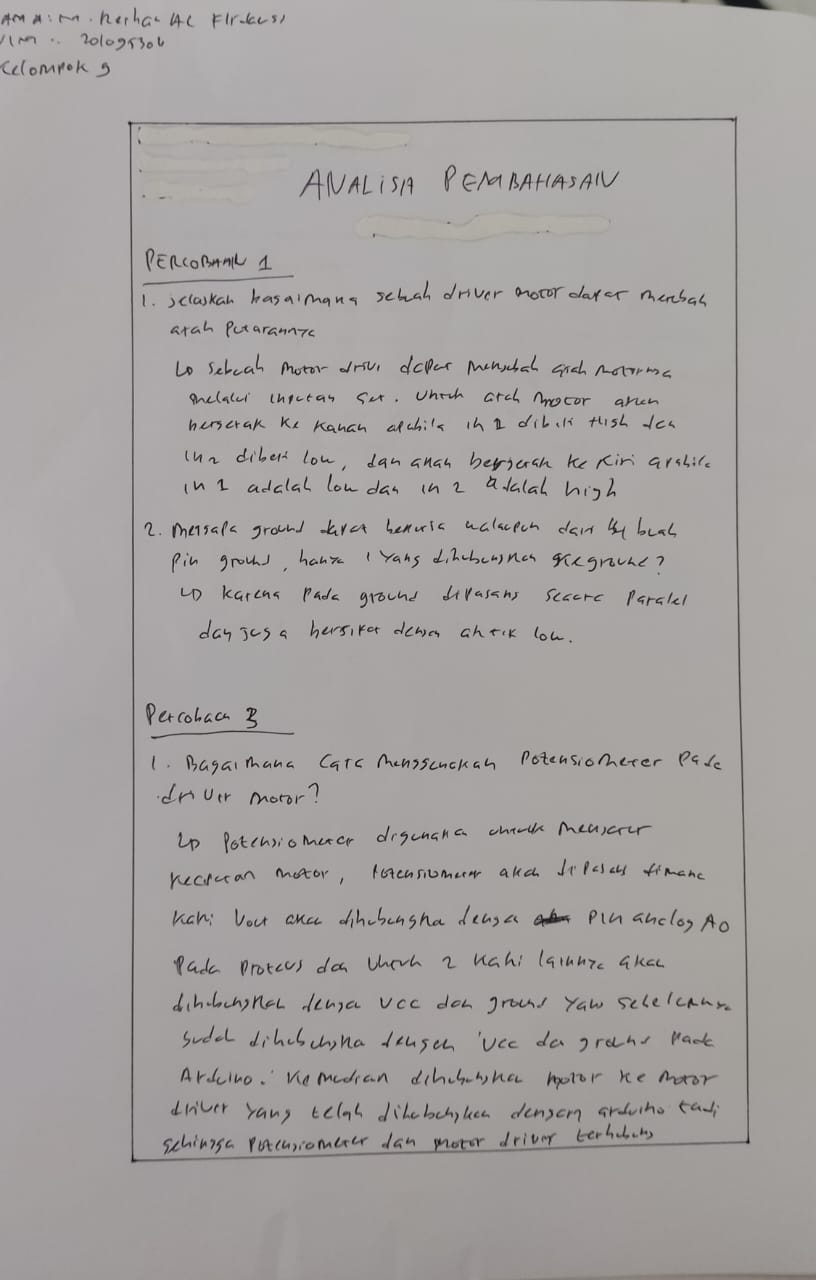

6. Analisa[Back]
7. Link Download[Back]
